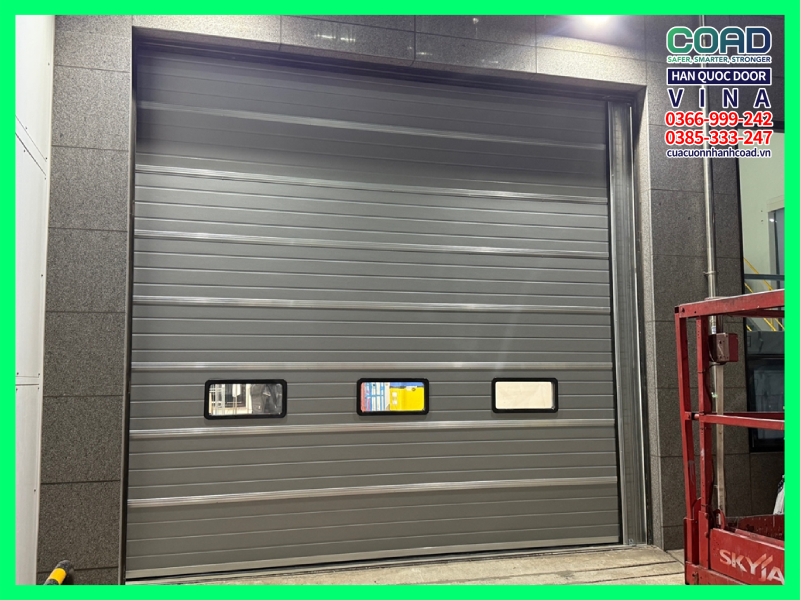

Xác Định Kích Thước Cửa Trượt Trần Cho Nhà Máy Tại Hải Phòng Như Thế Nào?
Chia sẻ bài viết:
Trong bối cảnh các khu công nghiệp tại Hải Phòng phát triển mạnh mẽ về xuất nhập khẩu và sản xuất công nghệ cao, việc tối ưu hóa hạ tầng cửa nhà xưởng là yếu tố then chốt. Tuy nhiên, nhiều quản lý dự án thường mắc sai lầm khi chỉ cung cấp kích thước ô cửa thô trên bản vẽ kiến trúc mà bỏ qua kích thước xe nâng, chiều cao hàng hóa, khoảng không trần nhà và các hệ thống kỹ thuật xung quanh. Việc này dẫn đến nguy cơ cửa lắp xong không thể vận hành tối ưu hoặc gây va chạm nguy hiểm. Bài viết này COAD VINA sẽ hướng dẫn chi tiết cách xác định kích thước cửa trượt trần cho nhà máy tại Hải Phòng chính xác nhất trước khi tiến hành đặt hàng và thi công.
Vì sao xác định đúng kích thước cửa lại quan trọng với nhà máy?
Kích thước ô cửa và kích thước thông thủy không hoàn toàn giống nhau
Kích thước ô cửa là khoảng trống phần thô do đội xây dựng để lại. Trong khi đó, kích thước thông thủy (kích thước lọt lòng) là khoảng trống sử dụng thực tế sau khi đã lắp đặt hệ thống khung ray, trục cuộn và cánh cửa. Nếu nhầm lẫn giữa hai khái niệm này, lối đi thực tế sẽ bị hẹp lại so với tính toán ban đầu.
Cửa quá nhỏ gây va chạm, hư hỏng hàng hóa và gián đoạn vận hành
Khi kích thước lọt lòng quá sát với chiều rộng xe nâng hoặc chiều cao kiện hàng, rủi ro va chạm khi di chuyển là rất lớn. Tình trạng này không chỉ làm móp méo hàng hóa xuất nhập khẩu mà còn gây va đập đứt gãy kết cấu cửa, làm ngưng trệ toàn bộ chuỗi logistics của nhà máy và tốn kém chi phí sửa chữa.
Cửa quá lớn làm gia tăng chi phí đầu tư và hao phí năng lượng cách nhiệt
Ngược lại, nếu làm cửa quá to so với nhu cầu thực tế, doanh nghiệp phải trả thêm chi phí cho vật tư và động cơ công suất lớn. Ngoài ra, mỗi lần đóng mở cửa sẽ làm thất thoát một lượng lớn hơi lạnh, khiến hệ thống điều hòa nhà xưởng phải hoạt động nhiều hơn, gây lãng phí điện năng hàng tháng.
Trước khi chốt kích thước cửa, cần khảo sát những gì?
Đo chiều rộng và chiều cao thực tế của ô cửa
Cần đo kích thước ô cửa ở ít nhất 3 vị trí (trên, giữa, dưới cho chiều rộng; trái, giữa, phải cho chiều cao) để phát hiện sự chênh lệch do tường bị nghiêng hoặc nền không bằng phẳng.
Kiểm tra khoảng không phía trên và hai bên ô cửa
Cửa trượt trần cần không gian bên trên để trượt tấm panel lên mái và khoảng trống hai bên tường để bắt hệ thống ray dẫn hướng cùng động cơ. Nếu khoảng không này quá nhỏ, cửa sẽ không thể mở hết hành trình.
Xác định vị trí cột, dầm và các hệ thống kỹ thuật
Các yếu tố như đèn chiếu sáng, đường ống PCCC, máng cáp điện có thể cản trở hành trình trượt của cửa. Cần đo khoảng cách từ ô cửa đến các vật cản này để chọn phương án đường ray phù hợp.
Xác định phương tiện và kích thước hàng hóa đi qua cửa
Hãy làm rõ dòng xe nào sẽ đi qua cửa (xe nâng tay, xe nâng động cơ, xe tải, xe container) và kích thước tối đa của các kiện hàng tiêu chuẩn.
Xác định chiều rộng cửa trượt trần dựa trên nhu cầu vận hành như thế nào?
Xe nâng là yếu tố quan trọng khi xác định độ rộng lối đi
Chiều rộng của xe nâng dầu hoặc xe nâng điện công nghiệp thường dao động từ 1200 mm đến 1600 mm. Để đảm bảo an toàn, chiều rộng lọt lòng của cửa trượt trần cần lớn hơn chiều rộng xe nâng cộng thêm khoảng hở an toàn tối thiểu từ 300 mm đến 500 mm mỗi bên.
Kích thước pallet, kiện hàng và phương tiện vận chuyển
Nếu nhà máy di chuyển các kiện hàng cồng kềnh hoặc pallet đôi, chiều rộng cửa cần được cộng thêm khoảng hở vận hành từ 600 mm đến 1000 mm so với tổng bề rộng hàng hóa. Không nên lấy kích thước ô cửa hiện hữu làm kích thước cửa mới nếu chưa đối chiếu với nhu cầu vận chuyển thực tế.
Xác định chiều cao cửa trượt trần cần dựa vào yếu tố nào?
Chiều cao xe nâng và hàng hóa khi di chuyển qua cửa
Chiều cao thông thủy của cửa phải tính dựa trên điểm cao nhất khi phương tiện di chuyển. Với xe nâng, điểm này có thể là khung nâng hoặc đỉnh của kiện hàng xếp cao nhất.
Khoảng hở phía trên và các vật cản trong nhà máy
Để xe nâng qua cửa an toàn mà không làm va quệt vào mép cửa trên, bạn nên tính thêm khoảng trống an toàn từ 200 mm đến 400 mm so với chiều cao tối đa của hàng hóa hoặc khung xe nâng.
Không gian phía trên ảnh hưởng thế nào đến phương án kích thước cửa?
Trường hợp trần có đèn, đường ống và máng cáp
Nếu khoảng trần phía trên ô cửa quá hẹp hoặc bị vướng máng cáp, hệ thống đường ray trượt thẳng tiêu chuẩn sẽ không thể lắp đặt được.
Khi nào cần tính đến không gian xếp chồng của cửa trượt trần C-20?
Trong trường hợp trần nhà máy bị hạn chế không gian hoặc chứa nhiều đường ống kỹ thuật, dòng cửa trượt trần xếp chồng C-20 là giải pháp tối ưu. C-20 sở hữu cấu trúc các tấm panel xếp chồng gọn gàng, giúp giảm thiểu sự cản trở đối với đèn, đường ống hay cẩu trục. Nhờ tích hợp hệ thống truyền động bằng xích thay vì dây cáp thông thường, dòng cửa này giúp loại bỏ tình trạng tuột hay đứt cáp, từ đó giảm tối đa chi phí bảo trì cho doanh nghiệp.
Vì sao không nên chỉ nhìn kích thước mặt tiền để quyết định cửa?
Một ô cửa rộng ở mặt tiền nhưng có trần bị vướng dầm ngang bên trong vẫn không thể vận hành cửa trượt trần truyền thống. Việc đánh giá không gian chiều sâu bên trong xưởng là bắt buộc.
Case Study: Xác định kích thước cửa cho một nhà máy linh kiện tại Hải Phòng
- Hiện trạng công trình: Nhà máy sản xuất linh kiện điện tử tại KCN Tràng Duệ (Hải Phòng) có ô cửa thô rộng 3500 mm, cao 3500 mm. Khoảng trống sát trần bị vướng hệ thống đường ống PCCC và máng cáp điện.
- Nhu cầu vận hành: Nhà máy sử dụng xe nâng điện cao 2100 mm chở pallet hàng rộng 1400 mm, yêu cầu không gian phòng sạch phải đảm bảo cách nhiệt và duy trì độ kín khí cao.
- Phương án khảo sát & xử lý:
- COAD VINA tiến hành đo đạc thực tế tại 3 điểm, ghi nhận kích thước thô chuẩn là 3500 mm x 3500 mm.
- Đo khoảng cách an toàn cho xe nâng: Chiều rộng 3500 mm đáp ứng tốt khoảng hở an toàn cho 1 luồng xe nâng đi lại thoải mái.
- Xử lý khoảng trống trần: Do trần bị vướng đường ống kỹ thuật, giải pháp được lựa chọn là dòng cửa trượt công nghiệp C-30 với thiết kế đường ray uốn cong tùy biến. Dòng C-30 sử dụng tấm panel polyurethane mật độ cao dày 50T, mang lại khả năng cách nhiệt, kín khí, chống bụi và ngăn gió tuyệt vời, đáp ứng tiêu chuẩn khắt khe cho môi trường nhà máy điện tử.
- Chốt kích thước sản xuất và thi công hoàn thiện lọt lòng đạt đúng yêu cầu vận hành.
5 sai sót thường gặp khi xác định kích thước cửa trượt trần
- Chỉ lấy kích thước ô cửa trên bản vẽ kiến trúc: Thực tế công trình luôn có sai số so với thiết kế ban đầu.
- Không tính đến chiều cao an toàn của xe nâng và kiện hàng: Quên tính chiều cao khung nâng khi cất hàng làm va chạm mép cửa.
- Bỏ qua khoảng trống lắp đặt mô-tơ và ray ở hai bên: Dẫn đến việc không có không gian bắt vít cố định khung ray.
- Không kiểm tra vật cản kỹ thuật sát trần nhà: Đèn, đường ống PCCC khiến cửa không thể mở hết hành trình.
- Chốt kích thước sản xuất trước khi khảo sát thực tế: Gây tốn kém chi phí chỉnh sửa khung tường hoặc cắt gọt cửa tại công trường.
Checklist thông tin cần chuẩn bị trước khi đặt cửa trượt trần
| Hạng mục | Thông tin cần xác định |
| Ô cửa thô | Rộng x Cao (đo tại 3 điểm khác nhau) |
| Kích thước thông thủy | Rộng x Cao tối thiểu cần sử dụng thực tế |
| Phương tiện | Loại xe nâng, chiều rộng xe, chiều cao khung nâng |
| Hàng hóa | Kích thước pallet lớn nhất (Rộng x Dài x Cao) |
| Khoảng trống phía trên | Khoảng cách từ mép trên ô cửa đến trần hoặc vật cản |
| Khoảng trống hai bên | Khoảng cách từ mép ô cửa đến tường hoặc cột gần nhất |
| Vật cản kỹ thuật | Vị trí đèn, máng cáp, ống PCCC, quạt thông gió |
Giải pháp cửa trượt trần chuyên nghiệp từ COAD VINA
COAD VINA là đơn vị sản xuất, lắp đặt và bảo hành trực tiếp các dòng cửa trượt trần công nghiệp hàng đầu tại Việt Nam. Chúng tôi vận hành nhà máy sản xuất quy mô lớn tại TP.HCM cùng đội ngũ kỹ thuật viên giàu kinh nghiệm, sẵn sàng hỗ trợ khảo sát tận nơi cho các nhà máy tại Hải Phòng.
Các sản phẩm của COAD VINA được sản xuất từ vật liệu cao cấp nhập khẩu từ Hàn Quốc, đạt đầy đủ các chứng nhận an toàn quốc tế như CE, ISO. Khách hàng lựa chọn COAD VINA sẽ được hưởng chế độ bảo hành miễn phí 1 năm và dịch vụ hỗ trợ kỹ thuật 24/7 trọn đời.
Kết luận
Xác định chuẩn xác kích thước cửa trượt trần giúp nhà máy tiết kiệm hàng chục triệu đồng chi phí năng lượng và bảo trì, đồng thời đảm bảo an toàn tuyệt đối cho quy trình vận hành logistics. Trước khi chốt kích thước sản xuất, hãy đảm bảo bạn đã khảo sát thực tế toàn bộ ô cửa, phương tiện, kiện hàng và không gian trần xung quanh. Hãy liên hệ với COAD VINA nếu bạn có bất kỳ câu hỏi nào hoặc cần hỗ trợ khảo sát tận nơi.
